RG-serien er et kraftigt-lineært styresystem med høj-præcision, der er udviklet til industrielle applikationer, hvor strukturel afbøjning skal minimeres. Med udgangspunkt i standard bolde-føringer bruger RG-serien præcisionscylindriske ruller som rulleelementer.
Ved at skifte fra kuglelejers punktkontakt til rullernes linjekontakt opnår RG-serien høj stivhed og betydelige belastningskapaciteter inden for et relativt kompakt fodaftryk. Det strukturelle design af både blokken og skinnen er blevet forfinet gennem Finite Element Method (FEM) analyse for at fremme jævn lineær bevægelse, minimere spændingskoncentrationen og forlænge driftslevetiden. RG-serien fås i nominelle størrelser fra RG15 til RG65, med konfigurationsmuligheder, herunder både kvadratisk -type (RGH) og flange- type (RGW) vogne.
-
RGW65HC rulle lineær guide
RGW65HC er en titan af lineær bevægelse, udviklet specifikt til industrielt maskineri i mega-skala, hvor strukturel integritet er den absolutte prioritet. Som flagskibsvognen i RG Roller Series Føj til forespørgsel -
RGW65CC rullelineær guide
RGW65CC er en lineær bevægelsesvogn i industriel-kvalitet, der er udviklet til at levere uovertruffen strukturel stivhed til stor-skala, høj-præcisionsmaskineri. Som en flagskibskomponent i RG Roller Føj til forespørgsel -
RGW55HC rullelineær guide
RGW55HC er en lineær bevægelsesvogn med høj-kapacitet, der er konstrueret til at levere enestående strukturel stivhed til stor-skala, høj-industrielt maskineri. Med udgangspunkt i traditionelle Føj til forespørgsel -
RGW55CC rullelineær guide
RGW55CC er en lineær styreblok med høj-stivhed,-type, der er udviklet til tunge-opgaver CNC-bearbejdning, portalfræsere og store-industriportaler. En del af den præstationsdrevne RG-serie, den bruger Føj til forespørgsel -
RGW45HC rulle lineær guide
Serie: RG-serien (Høj-Stivhed Cylindrical Roller Type). Størrelse: 45 mm (Fuldt kompatibel med RGR45-skinner). Design: HC Type (Flanged, Langstrakt / Super- Heavy Load). Rulleelementer: Føj til forespørgsel -
RGW45CC rullelineær guide
RGW45CC Linear Motion Carriage er en kraftig-komponent konstrueret til stor-industrielt maskineri, der kræver enestående strukturel integritet. Som en del af RG Roller Series erstatter den Føj til forespørgsel -
RGW35HC rulle lineær guide
RGW35HC er en lineær vogn med høj-stivhed konstrueret til krævende industrielle miljøer. Som en del af RG Roller Series bruger den præcisions-slebne cylindriske ruller i stedet for traditionelle Føj til forespørgsel -
RGW35CC rullelineær guide
RGW35CC er en lineær styreblok med flange- af industriel-type, der er udviklet til tunge-opgaver CNC-bearbejdning, portalfræsere og store-industriportaler. Som en nøglekomponent i den højtydende Føj til forespørgsel -

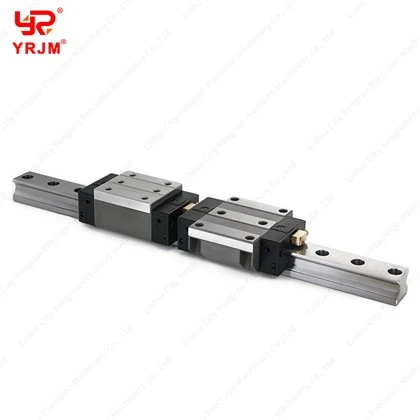

RGW30HC rulle lineær guide
RGW30HC er en lineær styreblok med ultra-stiv-stivhed,-type designet til kraftig-CNC-bearbejdning, portaler i stort-format og industrielle presser. Som en del af RG-serien anvender den Føj til forespørgsel -
RGW30CC rullelineær guide
Serie: RG-serien (Ultra-Rulletype med høj stivhed). Størrelse: 30 mm (Fuldt kompatibel med RGR30-skinner). Design: CC-type (Flanget, tung belastning, standardlængde). Rulleelementer: Cylindriske Føj til forespørgsel -
RGW25HC rulle lineær guide
RGW25HC er en førsteklasses, ultra-høj-stiv lineær bevægelsesvogn, der er udviklet til applikationer, hvor strukturel integritet og tung-belastningskapacitet ikke kan-forhandles. Som en del af elite Føj til forespørgsel -
RGW25CC rullelineær guide
RGW25CC er en-højtydende lineær bevægelsesblok udviklet til industrielle applikationer, der kræver ekstrem stivhed og alsidig montering. Som en flagskibskomponent i RG-serien erstatter denne blok Føj til forespørgsel
RG-seriens blokkonfigurationer og valgvejledning
RG-serien fås i to primære blokkonfigurationer for at imødekomme forskellige monterings- og strukturelle krav:
RGH (firkantet type):
En smal, høj-firkantet blok designet til top-montering. Denne konfiguration er ideel til lineære akser, hvor lateral plads er begrænset, såsom inde i maskinsøjler eller kompakte værktøjsmaskiner.
RGW (flangetype):
En bred-standblok med laterale monteringsflanger. Det brede strukturelle fodaftryk giver overlegen modstand mod vridnings- og momentbelastninger, samtidig med at det understøtter fleksible top-ned eller bund-op monteringskonfigurationer.
Tilgængelige størrelser og belastningsklasser:
Skinnestørrelser:Fås i standard nominelle skinnebredder fra 25 mm til 65 mm.
Belastningsklasser:Leveres i standard-længde "CA/CC"-blokke til fordelte nyttelaster og aflange, ekstra-tunge-"HA/HC"-blokke, der er udviklet specifikt til høj-drejningsmoment, enkelt-vogn eller udkragede applikationer.
Grundlæggende tekniske principper for RG Roller-serien
RG-seriens enestående stivhed og høje-belastningsydelse er styret af tre primære mekaniske principper:
01.
Rullefordelen: Linjekontakt vs. punktkontakt
Traditionelle lineære guider bruger sfæriske kuglelejer, der koncentrerer belastninger på et enkelt mikroskopisk punkt. Under ekstreme kræfter undergår denne punktkontakt elastisk deformation, hvilket inducerer strukturel overensstemmelse (ofte beskrevet som "svampagtighed") i aksen.
RG-løsningen: RG-serien erstatter bolde med cylindriske ruller, der forbinder med skinnen langs en ubrudt linje. Ved at fordele belastningen over et væsentligt større overfladeareal reducerer de cylindriske ruller drastisk den elastiske deformation. Dette giver op til 300 % højere strukturel stivhed end ækvivalenter af kugle-type, hvilket sikrer kompromisløs positionsstabilitet under de tungeste bearbejdningsoperationer.
02.
Symmetrisk 4-vejs belastningsgeometri
RG-serien er udviklet specifikt til miljøer med høj-præcision, tung-belastning, hvor multi-kræfter er almindelige.
Omnidirektionel stivhed: Designet med fire rækker af ruller konfigureret i en symmetrisk 45-graders kontaktvinkel, RG-serien udviser ensartet belastning-bærekapacitet på tværs af alle primærakser: radial (nedad), omvendt-radial (opad) og lateral (sidelæns).
Reduceret spændingskoncentration: En jævn fordeling af spændingen langs rullernes lineære kontaktområde forhindrer lokal materialetræthed (spaltning). Dette sikrer en forlænget levetid selv i kontinuerlige, 24/7 tunge-produktionsmiljøer.
03.
Overlegen momentbelastningsmodstand
Tunge portaler og maskinkonstruktioner udsætter ofte lineære føringsveje for høje torsionskræfter (stigning, krøjning og rulning).
Fordelen: Takket være det robuste strukturelle design af RG-vognene og den høje stivhed af de cylindriske ruller, tilbyder denne serie overlegen modstand mod øjebliks-belastning. Det forhindrer effektivt slædeafbøjning (vipping), når værktøjshovedet er forskudt eller udkraget fra skinnens centrum.
