Lineære akselstøtter er kritiske hardwarekomponenter designet til at placere, sikre og stabilisere runde aksler (stænger) i et lineært bevægelsessystem. fungerer som de strukturelle "ankre" og forbinder styreakslen sikkert til maskinrammen, hvilket sikrer stivhed og nøjagtighed.
Primære funktioner
1. Sikker positionering (fiksering):
Skaftstøtter klemmer fast på skaftet for at forhindre uønsket bevægelse. Mens det lineære leje er designet til at glide, skal selve akslen forblive stationær. Støtten forhindrer både aksial glidning (tilbage-og-tilbage) og rotation.
2. Forebyggelse af afbøjning:
- Endestøtter: Ved kortere spændvidder er det sædvanligvis tilstrækkeligt at støtte akslen i begge ender for at opretholde ligehed.
- Continuous Supports: For long travel lengths (e.g., >1 meter) eller tunge belastninger, er aksler tilbøjelige til at synke under vægt. Kontinuerlige akselstøtteskinner løber i hele længden af akslen og understøtter den nedefra for at eliminere bøjning og vibrationer.
3. Præcisionsjustering:
Et glat lineært bevægelsessystem er afhængigt af parallel justering af to aksler. Akselstøtter giver en bearbejdet referenceoverflade, hvilket letter præcis parallel installation for at sikre, at vognen glider jævnt uden binding.
Almindelige typer

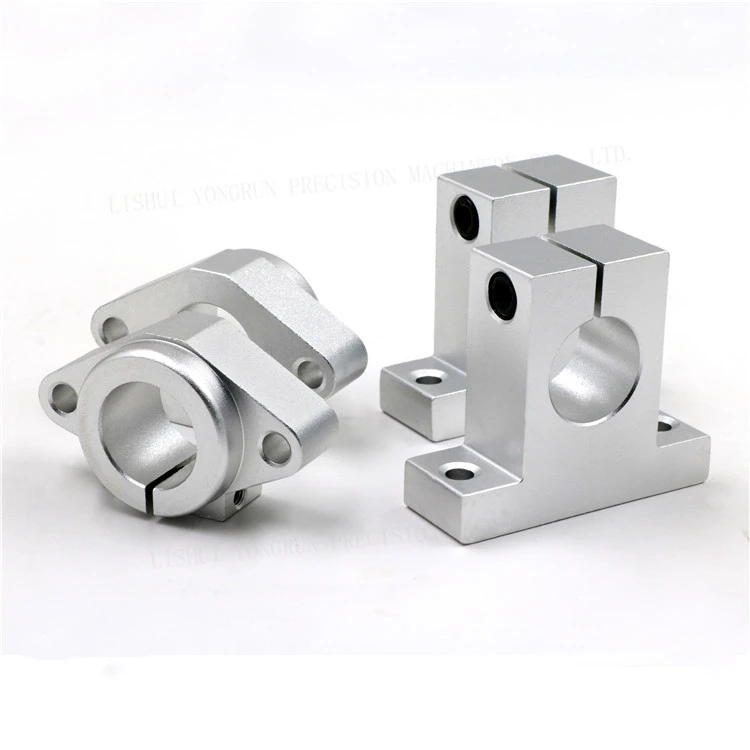

SK-serien (lodret montering):En "stående" aluminiumsblok, der hæver akslen over monteringsfladen. Dette er industristandarden for slut-understøttede applikationer.
SHF-serien (flanget/vandret montering):Et lav-profilbeslag med flangedesign. Den er ideel til montering af aksler på sidevægge eller hvor den lodrette frigang er begrænset.
Støtteskinne (kontinuerlig):En aluminiumsekstrudering, der boltes til maskinsengen langs hele vandringslængden. Akslen er fastgjort direkte på denne skinne, hvilket skaber en "Fuldt understøttet skinne" (ofte omtalt som SBR eller TBR), der er i stand til at håndtere tunge belastninger og lange slag uden afbøjning.
